Động cơ in TSC PEX- 2340L / PEX-2340R

TSC PEX-2340L / PEX-2340R – Động cơ in mã vạch tự động hóa 300 dpi thế hệ mới, sắc nét và hiệu suất cao cho hệ thống Print & Apply

Trong các dây chuyền sản xuất công nghệ cao, đóng gói dược phẩm, linh kiện ô tô hay lắp ráp bo mạch điện tử, yêu cầu dán nhãn tự động trên băng tải (Print & Apply) đòi hỏi tem nhãn phải thể hiện mật độ thông tin dày đặc, mã 2D phức tạp và ký tự nhỏ với độ tương phản cao. Động cơ in công nghiệp (print engine) không chỉ cần hoạt động bền bỉ, liên tục mà còn phải đảm bảo độ phân giải sắc nét, tốc độ in nhanh và khả năng tương thích linh hoạt với hệ thống cơ khí hiện hành.

TSC PEX-2340L và PEX-2340R thuộc dòng PEX-2000 Series – phân khúc Động cơ in công nghiệp 4 inch thế hệ mới của TSC, được thiết kế chuyên biệt để tích hợp vào các hệ thống máy dán nhãn tự động (applicator) chuẩn công nghiệp. Sự kết hợp giữa cơ cấu khung kim loại đúc nguyên khối chịu lực, bộ xử lý 32-bit RISC tốc độ 536 MHz và tốc độ in lên đến 14 ips mang lại chất lượng bản in sắc nét ở chuẩn 300 dpi cùng năng suất vượt bậc.

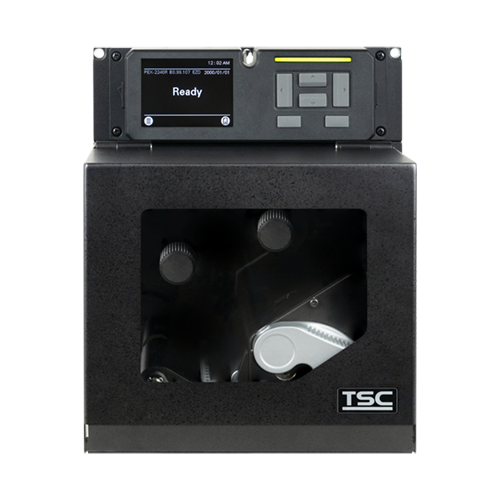

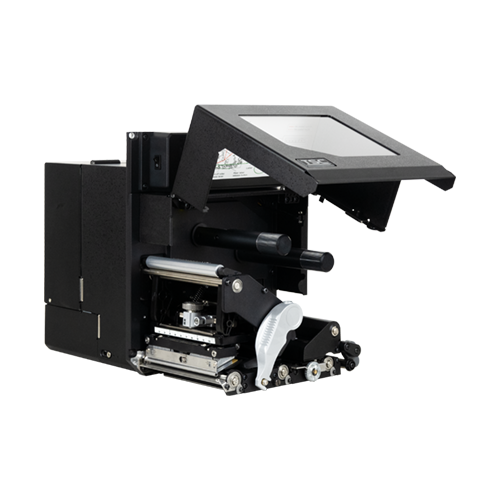

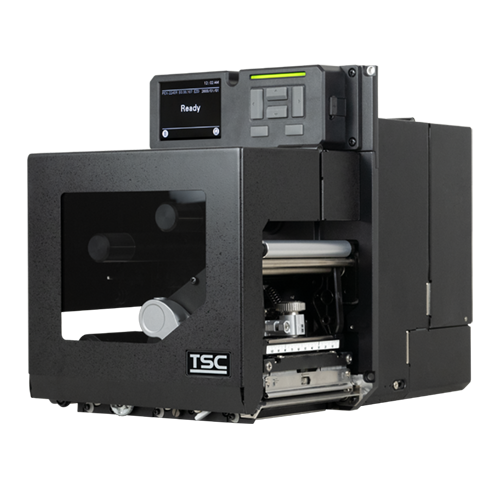

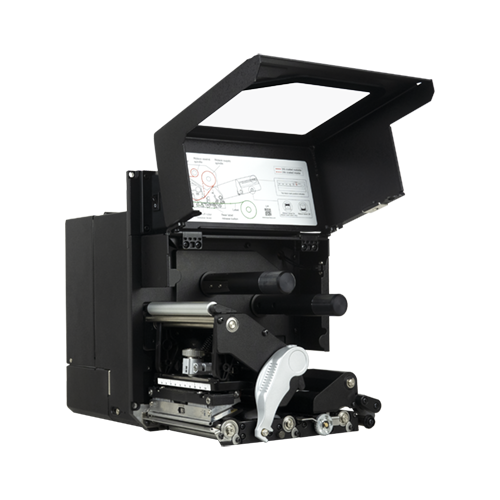

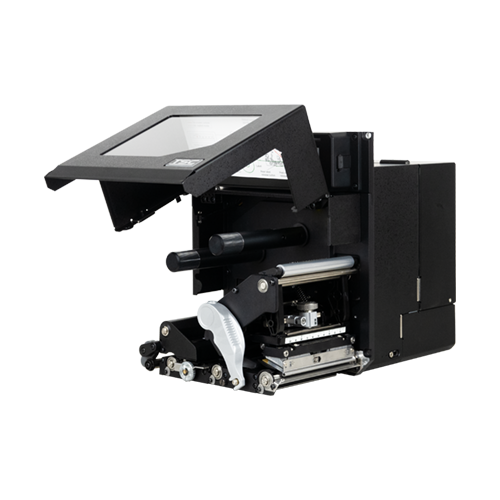

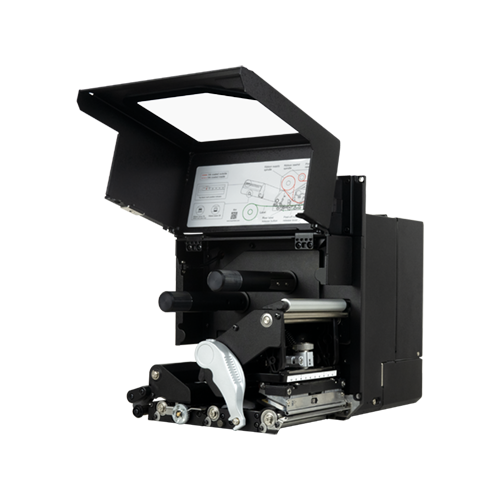

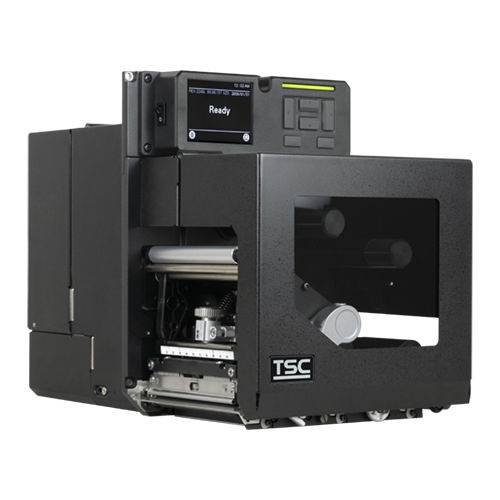

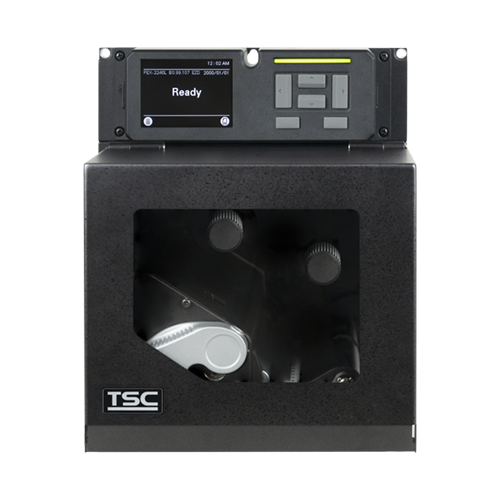

Dòng sản phẩm mang đến hai lựa chọn cấu hình cơ học theo hướng nạp vật tư: PEX-2340L (phiên bản Left-Hand / hướng nạp mở bên trái) và PEX-2340R (phiên bản Right-Hand / hướng nạp mở bên phải). Thiết kế chuẩn bolt-compatible này giúp các kỹ sư tự động hóa dễ dàng lắp ráp hoặc thay thế trực tiếp vào bất kỳ khung máy dán nhãn nào trên thị trường mà không cần tái thiết kế cơ khí.

Độ phân giải 300 dpi sắc nét với khả năng bóc nhãn siêu nhỏ từ 5 mm PEX-2340L và PEX-2340R sở hữu Động cơ in nhiệt có độ phân giải 300 dpi (12 dots/mm), đem lại chất lượng bản in siêu sắc nét cho các ký tự chữ số nhỏ, bảng thông số kỹ thuật, sơ đồ chân linh kiện và các mã vạch 2D mật độ cao như DataMatrix, QR Code, PDF-417 hay Aztec.

Đặc biệt, hệ thống định vị nhãn cơ học chính xác cao cho phép máy hoạt động ở hai chế độ bóc nhãn: chế độ chuẩn (chiều dài tem 12.7 – 152 mm) và chế độ tem nhỏ chuyên dụng (Small label mode, chiều dài tem từ 5 – 12.7 mm). Khả năng bóc tách hoàn hảo các tem nhãn siêu nhỏ với chiều cao chỉ từ 5 mm mà vẫn đảm bảo độ bám dính và căn chỉnh thẳng hàng giúp camera công nghiệp và máy quét quang học trên băng chuyền nhận diện dữ liệu tức thì với độ chính xác tuyệt đối.

Tốc độ in vượt trội 14 ips (356 mm/giây) Đối với một thiết bị in công nghiệp đạt độ phân giải cao 300 dpi, tốc độ in tối đa 14 ips (356 mm/giây) của PEX-2340L / PEX-2340R là một hiệu suất rất ấn tượng.

Mức tốc độ này đảm bảo Động cơ in truyền tải nhiệt lượng nhanh và đồng đều để tạo ra nét mực sắc sảo, đanh mịn mà vẫn bắt kịp nhịp độ di chuyển của các băng chuyền đóng gói tự động tốc độ cao, loại bỏ hiện tượng nghẽn cổ chai và gia tăng sản lượng đầu ra cho nhà máy.

Hỗ trợ công nghệ in nhiệt gián tiếp và in nhiệt trực tiếp Thiết bị tích hợp song song hai công nghệ in nhiệt công nghiệp:

• In nhiệt trực tiếp (Direct Thermal): In trực tiếp lên giấy decal cảm nhiệt không dùng ribbon mực, tối ưu chi phí vật tư cho các nhãn vận chuyển thùng hàng (Carton Shipping) và các quy trình xử lý nội bộ ngắn hạn.
• Truyền nhiệt gián tiếp (Thermal Transfer): Sử dụng ruy-băng mực (Wax, Wax/Resin hoặc Resin) in lên decal nhựa PVC, xi bạc kim loại hoặc màng phim chịu nhiệt. Bản in đạt độ bền tối đa, chống trầy xước, kháng hóa chất, chịu nhiệt độ và duy trì thông tin lâu dài trong môi trường công nghiệp khắc nghiệt.

Khổ in rộng 104 mm và tương thích nhiều loại vật liệu PEX-2340L / PEX-2340R có chiều rộng in tối đa 104 mm (4.09 inch) và chiều dài in tối đa lên đến 11,430 mm (450 inch). Thiết bị tương thích với nhiều định dạng vật tư nhãn:

• Liên tục (continuous).
• Tem bế khoảng cách (die-cut).
• Tem có vạch đen cảm biến (black mark).
• Giấy tệp gấp quạt (fan-fold).
• Vật liệu đục lỗ hoặc rãnh khuyết (notch) – cuộn mặt ngoài.

Động cơ in chấp nhận khổ rộng vật liệu từ 16 đến 118 mm (0.63 – 4.64 inch) và độ dày vật tư từ 0.076 đến 0.305 mm (hỗ trợ thẻ RFID dày đến 1.2 mm), đáp ứng linh hoạt từ nhãn mỏng đến các loại thẻ tag công nghiệp dày dặn.

Cuộn ribbon 600 m lớn và tùy chọn bộ tiết kiệm mực (Ribbon Saver) Động cơ in hỗ trợ cuộn ribbon mực có chiều dài lên đến 600 m (đường kính ngoài tối đa 90 mm) trên lõi 1 inch, hỗ trợ chiều rộng ribbon từ 25.4 đến 114.3 mm và tương thích cả ruy-băng phủ mực mặt trong lẫn mặt ngoài. Dung lượng 600 m giúp kéo dài chu kỳ vận hành liên tục và giảm thiểu số lần dừng chuyền để nạp mực.

Đặc biệt, PEX-2000 Series hỗ trợ nâng cấp tùy chọn Bộ tiết kiệm ruy-băng độc quyền (Ribbon Saver). Cơ chế này tự động nâng hạ Động cơ in và dừng cuộn ribbon tại các khoảng trắng không in trên tem nhãn, giúp doanh nghiệp tiết kiệm đáng kể chi phí ruy-băng mực đắt tiền (như Resin hoặc Wax/Resin) khi in các loại tem kích thước dài.

Màn hình màu 3.5 inch IPS QVGA và 2 cổng USB Host tiện dụng Động cơ in được trang bị màn hình hiển thị màu 3.5 inch IPS QVGA (320 x 240 pixel) với góc nhìn rộng, giao diện đa ngôn ngữ, 1 đèn LED báo trạng thái cùng cụm 6 phím điều hướng (Menu, Pause/Feed, Lên, Xuống, Trái, Phải). Kỹ thuật viên có thể dễ dàng hiệu chỉnh cảm biến, cấu hình mạng và chẩn đoán trạng thái trực tiếp tại trạm làm việc.

Máy tích hợp sẵn 2 cổng USB Host (1 cổng mặt trước và 1 cổng mặt sau), hỗ trợ kết nối thiết bị lưu trữ USB (FAT32) để cập nhật định dạng mẫu in, font chữ hoặc nâng cấp firmware một chạm cực kỳ thuận tiện.

Bộ xử lý 536 MHz và bộ nhớ DDR2 SDRAM 512 MB vượt bậc PEX-2340L / PEX-2340R được trang bị vi xử lý 32-bit RISC BGA tốc độ 536 MHz, kết hợp cùng 512 MB Flash và 512 MB DDR2 SDRAM. Máy có sẵn khe cắm thẻ nhớ microSD mở rộng bộ nhớ Flash lên đến 32 GB. Nền tảng phần cứng mạnh mẽ này đảm bảo thiết bị tiếp nhận, render đồ họa 300 dpi phức tạp và xuất lệnh in dữ liệu động ngay tức thì mà không có độ trễ.

Hệ thống cảm biến thông minh và cảm biến vạch đen chuyển đổi mặt Thiết bị sở hữu cụm cảm biến toàn diện:

• Cảm biến gap truyền qua (điều chỉnh từ 1 mm – 98 mm).
• Cảm biến vạch đen phản xạ thông minh (chuyển đổi linh hoạt mặt trên hoặc mặt dưới, điều chỉnh vị trí từ 5 mm – 92 mm).
• Cảm biến hết ruy-băng & cảm biến mã hóa ruy-băng.
• Cảm biến cảnh báo mở Động cơ in, mở nắp hông và mở nắp giữ nhãn.
• Tích hợp sẵn đồng hồ thời gian thực (RTC) và còi báo động (Buzzer) tiêu chuẩn.

Cổng kết nối GPIO công nghiệp và tùy chọn Wi-Fi chuẩn AC Được chế tạo phục vụ riêng cho các hệ thống tự động hóa, TSC PEX-2340L / PEX-2340R trang bị đầy đủ các giao tiếp chuyên dụng:

• Giao tiếp tiêu chuẩn: RS-232 Serial, USB 2.0, Ethernet nội bộ 10/100 Mbps, 2 cổng USB Host, GPIO (DB15F) + Centronics Parallel.
• Tùy chọn mở rộng: Cổng GPIO (DB25F) tương thích đa dạng các chuẩn máy dán nhãn, mô-đun Wi-Fi 802.11 a/b/g/n/ac kết hợp Bluetooth 4.2 combo, Bluetooth 5.0 MFi hoặc Bluetooth tiêu chuẩn.

Tùy chọn mã hóa RFID UHF Passive công nghiệp PEX-2340L / PEX-2340R có thể nâng cấp mô-đun mã hóa RFID UHF Passive (chuẩn GS1 EPC Gen2 v2 / ISO 18000-63) với ăng-ten cố định, hỗ trợ bước nhãn tối thiểu 15.9 mm và tương thích các loại thẻ RFID dày đến 1.2 mm. Tính năng này giúp kết hợp quy trình in mã vạch 300 dpi sắc nét và ghi dữ liệu chip RFID trên cùng một chu trình dán nhãn tự động.

Khung đúc kim loại chịu lực, dải nhiệt độ hoạt động từ -5°C Cơ cấu khung máy in được đúc nguyên khối bằng kim loại chịu lực (Die-cast based print mechanism), bảo đảm khả năng chống rung lắc mạnh từ cánh tay robot và dây chuyền dán nhãn. Thiết bị có dải nhiệt độ hoạt động ấn tượng từ -5°C đến 45°C, cho phép vận hành trơn tru trong các kho lạnh bảo quản thực phẩm hoặc nhà xưởng có nhiệt độ khắc nghiệt.

Ngôn ngữ TSPL-EZD / TSPL-EZS và tương thích tuyệt đối Máy sử dụng firmware TSPL-EZD của TSC (tương thích toàn diện với EPL, ZPL, ZPL II, DPL) và tùy chọn TSPL-EZS (tương thích SBPL). Thiết bị có thể thay thế trực tiếp vào các hệ thống máy dán nhãn hiện hữu của các thương hiệu khác mà không cần can thiệp viết lại phần mềm điều khiển.

Ứng dụng của Động cơ in TSC PEX-2340L / PEX-2340R Với độ phân giải 300 dpi sắc nét và tốc độ 14 ips, TSC PEX-2340L / PEX-2340R là giải pháp tối ưu cho các lĩnh vực tự động hóa chuyên sâu:

• Y tế & Dược phẩm (Healthcare): In và dán nhãn tự động cho bao bì thuốc, lọ vaccine, chai dược phẩm với mã DataMatrix và thông tin hạn sử dụng siêu nhỏ (Pharmaceutical Labeling).
• Sản xuất điện tử & Công nghệ cao: In dán nhãn định danh bo mạch PCB, linh kiện điện tử và vi mạch bán dẫn.
• Ngành ô tô (Automotive): Dán nhãn tự động cho linh kiện phụ tùng, khối động cơ và nhãn truy xuất nguồn gốc.
• Thực phẩm & Đồ uống (Food and Beverage): Dán nhãn tiêu chuẩn lên bao bì sản phẩm, lốc đóng gói và thùng carton trên băng tải.
• Kho bãi & Logistics: Dán nhãn tự động thùng hàng (Carton Shipping) và nhãn pallet tự động trên dây chuyền phân loại (Pallet Labeling).
• Ứng dụng RFID thông minh: In và mã hóa nhãn RFID tự động phục vụ quản lý chuỗi cung ứng và truy xuất nguồn gốc sản phẩm.

Kết luận TSC PEX-2340L (Left-Hand) và PEX-2340R (Right-Hand) là giải pháp Động cơ in mã vạch công nghiệp 4 inch độ phân giải cao 300 dpi thế hệ mới toàn diện cho các hệ thống in và dán nhãn tự động Print & Apply. Sở hữu chất lượng bản in siêu nét, tốc độ in nhanh 14 ips, khung kim loại đúc die-cast bền bỉ, màn hình màu IPS QVGA 3.5 inch cùng bộ xử lý 536 MHz và bộ nhớ 512 MB, thiết bị mang lại sự chính xác tuyệt đối và hiệu suất vượt trội cho các dây chuyền sản xuất hiện đại.

Với các tính năng mở rộng cao cấp như bộ tiết kiệm ribbon, tùy chọn mã hóa RFID UHF, cảm biến vạch đen đổi mặt thông minh và giao tiếp GPIO tiêu chuẩn, PEX-2340L / PEX-2340R giúp doanh nghiệp tiết kiệm chi phí vận hành và nâng cao năng lực tự động hóa toàn diện.

Nếu doanh nghiệp đang tìm kiếm một Động cơ in công nghiệp 300 dpi sắc nét, tốc độ cao, hoạt động bền bỉ trong môi trường khắc nghiệt từ -5°C và tích hợp linh hoạt cho hệ thống Print & Apply, TSC PEX-2340L / PEX-2340R chính là sự đầu tư đẳng cấp và tin cậy hàng đầu.
