Động cơ in TSC PEX-1160 / PEX-1260

TSC PEX-1160 / PEX-1260 – Động cơ in mã vạch tự động hóa 600 dpi siêu sắc nét cho hệ thống Print & Apply

Trong quy trình sản xuất công nghệ cao như chế tạo vi mạch bán dẫn, linh kiện điện tử, lắp ráp vi cơ khí hay đóng gói dược phẩm chuyên dụng, tem nhãn thường có diện tích rất hạn chế nhưng bắt buộc phải thể hiện đầy đủ các mã ma trận 2D siêu nhỏ, sơ đồ chân kết nối và ký tự định danh phức tạp. Việc in ấn và dán nhãn tự động (Print & Apply) ở cấp độ vi mô này đòi hỏi thiết bị Động cơ in công nghiệp phải đạt chuẩn độ phân giải cực cao cùng độ chính xác tuyệt đối trong khâu định vị và bóc tách tem.

TSC PEX-1160 và PEX-1260 là dòng Động cơ in công nghiệp 4 inch cao cấp thuộc PEX-1000 Series của TSC, được tối ưu hóa đặc biệt cho các ứng dụng in nhãn tự động đòi hỏi độ phân giải siêu nét 600 dpi. Thiết bị tích hợp hoàn hảo giữa cơ cấu cơ khí đúc kim loại chịu lực, cảm biến định vị chuẩn xác và bo mạch xử lý tốc độ cao, mang đến chất lượng bản in sắc nét hoàn hảo với tốc độ in lên đến 6 ips.

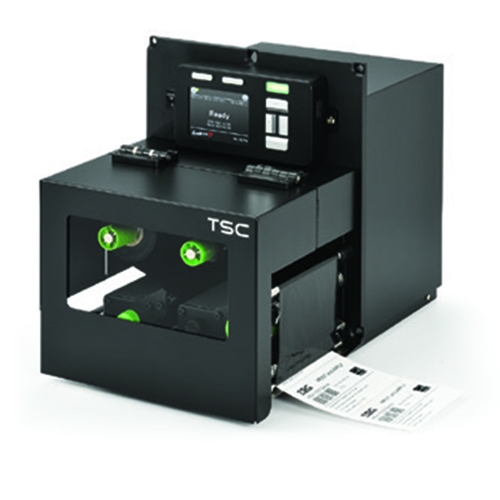

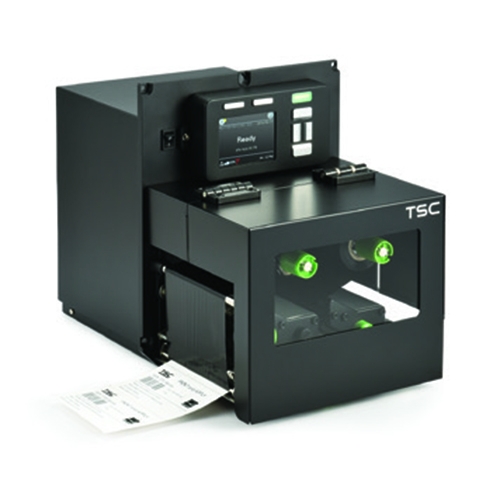

Dòng máy mang đến hai lựa chọn thiết kế cơ học theo hướng nạp vật liệu: PEX-1160 (phiên bản Left-Hand / cửa mở bên trái) và PEX-1260 (phiên bản Right-Hand / cửa mở bên phải). Cấu trúc này giúp các đơn vị tích hợp hệ thống dễ dàng lắp ráp trực tiếp vào mọi kết cấu máy dán nhãn tự động (applicator) và dây chuyền băng tải hiện có mà không bị cản trở về mặt không gian cơ học.

Độ phân giải siêu cao 600 dpi cho bản in vi mô hoàn hảo Ưu thế vượt trội nhất của PEX-1160 và PEX-1260 nằm ở Động cơ in nhiệt có độ phân giải lên tới 600 dpi (24 dots/mm). Mật độ điểm ảnh siêu dày giúp tái tạo hoàn hảo các ký tự chữ số siêu nhỏ, đồ họa kỹ thuật tinh vi và các mã 2D mật độ cao như DataMatrix, Micro PDF 417, QR Code hoặc Aztec với kích thước cực hạn.

Kết hợp cùng cơ cấu cơ khí chính xác, thiết bị có khả năng in và bóc nhãn hoàn hảo cho các loại tem có chiều cao chỉ từ 5 mm. Độ mịn tuyệt đối này giúp các camera công nghiệp và máy quét mã vạch kiểm tra tự động trên dây chuyền nhận diện thông tin tức thì, loại bỏ tối đa lỗi đọc sai hoặc từ chối nhãn.

Tốc độ in 6 ips (152 mm/giây) tối ưu cho in ấn độ chi tiết cao Đối với một thiết bị in công nghiệp đạt độ phân giải siêu nét 600 dpi, tốc độ in tối đa 6 ips (152 mm/giây) của PEX-1160 / PEX-1260 là một hiệu suất rất ấn tượng.

Tốc độ này đảm bảo Động cơ in kiểm soát chính xác mức nhiệt phát ra cho từng điểm ảnh siêu nhỏ, tạo nên các nét in sắc sảo, đanh mịn và chuẩn mực mà vẫn duy trì đồng bộ với nhịp độ vận hành của các cánh tay dán nhãn tự động tốc độ cao trong nhà máy.

Linh hoạt với công nghệ in nhiệt trực tiếp và truyền nhiệt Thiết bị tích hợp sẵn cả hai công nghệ in nhiệt công nghiệp: Direct Thermal và Thermal Transfer.

• In nhiệt trực tiếp (Direct Thermal): Sử dụng giấy decal cảm nhiệt trực tiếp không cần ribbon mực, phục vụ cho các nhu cầu in dán nhãn thông tin kiểm tra nhanh hoặc tem vận chuyển ngắn hạn trong quy trình nội bộ.
• In truyền nhiệt (Thermal Transfer): Sử dụng các loại ribbon mực cao cấp (như Resin hoặc Wax/Resin) để in lên decal nhựa tổng hợp PVC, xi bạc Polyimide, màng PET chịu nhiệt hoặc màng phim công nghiệp. Bản in đạt độ bền tối đa, chống chịu ma sát, cồn tẩy rửa, dung môi hóa chất và nhiệt độ khắc nghiệt trong quy trình hàn bo mạch điện tử.

Khổ in tối đa 104 mm (4.09 inch) PEX-1160 / PEX-1260 có chiều rộng in tối đa 104 mm và chiều dài in tối đa lên đến 2,540 mm (100 inch), tương thích trọn vẹn với các kích thước tem nhãn công nghiệp tiêu chuẩn:

• Nhãn linh kiện điện tử, chip vi xử lý và bo mạch in (PCB) yêu cầu mã DataMatrix siêu nhỏ.
• Nhãn tuân thủ trên ống nghiệm, vỉ thuốc, lọ dược phẩm và thiết bị y tế (Pharmaceutical labeling).
• Nhãn truy xuất nguồn gốc linh kiện phụ tùng ô tô chính xác (Automotive).
• Tem nhãn tiêu chuẩn sản phẩm, nhãn kiểm định chất lượng (Compliance Labeling).
• Nhãn mã vạch thùng hàng và đóng gói sản phẩm cao cấp.

Cuộn ruy-băng mực 600 m kéo dài thời gian chạy máy Động cơ in hỗ trợ cuộn ribbon mực có chiều dài lên tới 600 m với đường kính ngoài tối đa 90 mm trên lõi 1 inch, tương thích cả mực phủ mặt trong và mặt ngoài (ink coated inside/outside). Chiều rộng ribbon hỗ trợ linh hoạt từ 25.4 đến 114.3 mm.

Dung lượng ruy-băng 600 m lớn giúp kéo dài tối đa chu kỳ hoạt động của hệ thống dán nhãn tự động, hạn chế gián đoạn dây chuyền để thay mực và nâng cao tối đa hiệu suất vận hành nhà xưởng.

Hỗ trợ đa dạng các loại vật liệu công nghiệp

PEX-1160 / PEX-1260 xử lý trơn tru nhiều định dạng vật tư nhãn công nghiệp:

• Continuous (vật liệu cuộn liên tục).
• Die-Cut (tem bế sẵn khoảng cách Gap).
• Black Mark (tem có vạch đen định vị cảm biến).
• Fan-Fold (vật liệu tệp gấp nếp).
• Notch (vật liệu có rãnh khuyết định tâm).

Máy hỗ trợ khổ rộng vật liệu từ 20 đến 114 mm cùng độ dày vật liệu từ 0.076 đến 0.305 mm (2.99 – 12.01 mil), giúp hệ thống dễ dàng thích ứng với cả decal màng mỏng lẫn các loại thẻ tag công nghiệp dày dặn.

Màn hình màu TFT 3.5 inch và cổng USB Host mặt trước tiện lợi Được trang bị màn hình hiển thị màu TFT 3.5 inch (320 x 240 pixel) cùng 6 phím thao tác điều hướng, PEX-1160 / PEX-1260 mang lại trải nghiệm điều khiển trực quan. Kỹ sư vận hành có thể dễ dàng kiểm tra tình trạng cảm biến, cấu hình địa chỉ mạng và xử lý sự cố trực tiếp trên thiết bị mà không cần máy tính.

Cổng USB Host bố trí ngay mặt trước máy cho phép nạp trực tiếp định dạng mẫu nhãn mới hoặc cập nhật firmware một chạm thông qua ổ USB một cách thuận tiện.

Bộ nhớ cực lớn 512 MB và khả năng mở rộng bộ nhớ đến 32 GB Thiết bị sở hữu cấu hình phần cứng mạnh mẽ với 512 MB Flash và 512 MB SDRAM, kết hợp cùng khe cắm thẻ nhớ microSD hỗ trợ mở rộng không gian lưu trữ Flash lên đến 32 GB. Dung lượng bộ nhớ lớn này giúp Động cơ in xử lý mượt mà các định dạng đồ họa phức tạp, lưu trữ font chữ vi mô và vận hành trơn tru các tác vụ in dữ liệu biến đổi thời gian thực.

Giao tiếp GPIO công nghiệp và hệ thống kết nối toàn diện

Được thiết kế chuyên biệt cho các giải pháp tích hợp tự động hóa, TSC PEX-1160 / PEX-1260 trang bị đầy đủ các giao tiếp chuyên dụng:

• Industry Standard GPIO + Centronics: Cổng GPIO tiêu chuẩn công nghiệp giúp đồng bộ tín hiệu điều khiển trực tiếp với PLC, cảm biến quang và cơ cấu ép dán nhãn của máy applicator.
• Internal Ethernet (10/100 Mbps): Cho phép kết nối và quản trị tập trung từ xa qua mạng LAN.
• USB 2.0 & RS-232 Serial: Giao tiếp ổn định với máy tính công nghiệp và bộ điều khiển trung tâm.
• Tùy chọn không dây: Hỗ trợ mô-đun mở rộng Wi-Fi 802.11 a/b/g/n và Bluetooth 4.0.

Khung đúc kim loại chịu lực và thiết kế khay kéo bảo trì thông minh Cấu trúc cơ khí của máy sử dụng khung đúc kim loại (die-cast print mechanism) chắc chắn, bảo đảm độ ổn định cao, chống rung giật và vận hành bền bỉ trong môi trường công nghiệp nặng.

Dòng PEX-1000 sở hữu thiết kế thông minh tối ưu cho bảo trì: cơ cấu dạng khay trượt phía sau (drawer design) cho phép kỹ thuật viên tiếp cận nhanh bo mạch và linh kiện chính, cùng hệ thống truyền động nhãn (media drive system) dạng mô-đun giúp việc tháo lắp, thay thế trục lăn platen và Động cơ in diễn ra nhanh chóng, hạn chế tối đa thời gian dừng chuyền của nhà máy.

Ngôn ngữ TSPL-EZD và khả năng tích hợp linh hoạt PEX-1160 / PEX-1260 sử dụng firmware TSPL-EZD của TSC, hỗ trợ giả lập tương thích toàn diện với các ngôn ngữ máy in công nghiệp như EPL, ZPL, ZPL II và DPL. Thiết kế cơ khí chuẩn bolt-compatible cho phép thiết bị thay thế trực tiếp vào các hệ thống máy dán nhãn hiện có trên thị trường mà không cần sửa đổi khung giá cơ khí hay viết lại phần mềm điều khiển.

Ứng dụng của Động cơ in TSC PEX-1160 / PEX-1260 Với chất lượng in siêu sắc nét 600 dpi, TSC PEX-1160 / PEX-1260 là lựa chọn tiêu chuẩn cho các ứng dụng tự động hóa công nghệ cao:

• Sản xuất điện tử & Vi mạch bán dẫn: In và dán nhãn tự động cho bo mạch in (PCB), vi xử lý, linh kiện điện tử siêu nhỏ yêu cầu mã DataMatrix chi tiết.
• Y tế & Dược phẩm (Healthcare): In dán nhãn mã định danh tự động cho vỉ thuốc, lọ vaccine, bao bì dược phẩm với yêu cầu kiểm soát chất lượng nghiêm ngặt (Pharmaceutical labeling).
• Sản xuất ô tô & Cơ khí chính xác (Automotive): Dán nhãn tự động cho các cụm cảm biến, linh kiện phụ tùng tinh vi đòi hỏi mã QR truy xuất độ nét cao.
• Bao bì thực phẩm & Đồ uống cao cấp (Food and Beverage): Dán nhãn tiêu chuẩn chất lượng và thông tin chi tiết trên dây chuyền đóng gói tự động.

Kết luận TSC PEX-1160 (Left-Hand) và PEX-1260 (Right-Hand) là giải pháp Động cơ in mã vạch công nghiệp 4 inch độ phân giải siêu cao 600 dpi hàng đầu cho các hệ thống dán nhãn tự động Print & Apply. Với chất lượng in ấn siêu mịn, tốc độ 6 ips, kết cấu khung đúc kim loại bền bỉ, màn hình màu TFT 3.5 inch và bộ nhớ 512 MB vượt trội, thiết bị mang lại sự chính xác tuyệt đối cho các yêu cầu dán nhãn vi mô phức tạp.

Khả năng in nhãn nhỏ từ 5 mm, dung lượng ribbon 600 m lớn, giao diện GPIO công nghiệp cùng thiết kế khay kéo bảo trì nhanh giúp doanh nghiệp tối ưu hóa chi phí vận hành và nâng cao năng lực tự động hóa sản xuất.

Nếu doanh nghiệp đang tìm kiếm một Động cơ in công nghiệp 600 dpi siêu sắc nét, hoạt động ổn định và dễ dàng tích hợp vào hệ thống máy dán nhãn tự động, TSC PEX-1160 / PEX-1260 chính là sự đầu tư chuẩn xác và hiệu quả nhất.
